Egwyddor Gweithio Amledd Uchel Solid State

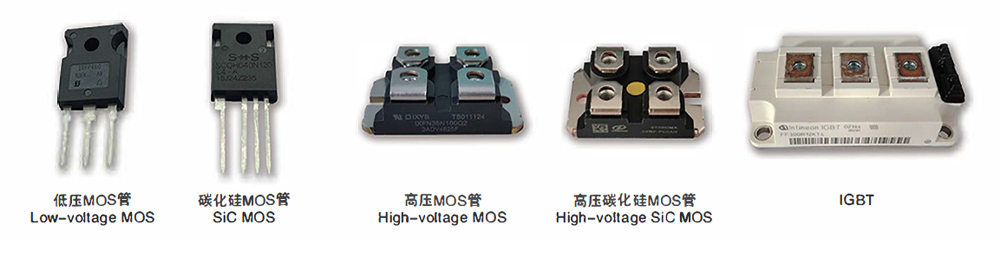

Mae'r hyn a elwir yn "amledd uchel cyflwr solet" oherwydd ei fod yn defnyddio transistorau (transistorau effaith maes MOS neu IGBT) fel y prif gydrannau gwrthdröydd.

Mae amledd uchel cyflwr solet yn gynnyrch wedi'i ddiweddaru o amledd uchel tiwb gwactod, ac mae ei brif gylched yn debyg i amledd canolig thyristor, ond yn wahanol i amledd uchel tiwb gwactod. Mae ei egwyddor sylfaenol fel a ganlyn:

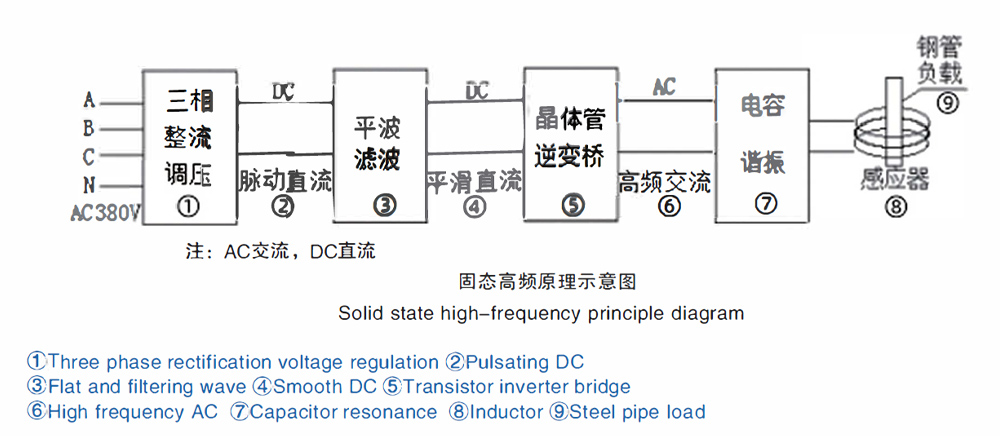

Mae AC tri cham arferol (380V ac amledd 50HZ yn Tsieina) yn cael ei drawsnewid yn DC pulsating foltedd addasadwy trwy gylched unioni (SCR neu deuod ac IGBT), mae'r DC hwn yn cael ei hidlo neu mae tonnau gwastad yn dod yn DC llyfnu, ac yna'n mynd i mewn i bont gwrthdröydd (gan ddefnyddio transistor pŵer mawr MOSFET neu IGBT) i ddod yn gerrynt amledd uchel. Mae'r cerrynt amledd uchel hwn yn cael ei gyflenwi i'r cyseiniant llwyth cylched tanc gellir ei ddefnyddio ar gyfer metel gwresogi.Inverter bont unedau pŵer yn mabwysiadu modiwlaidd structure.each pâr modiwlau pŵer yn same.but y nifer o fodiwlau pŵer a ddefnyddir yn amrywio yn dibynnu ar yr offer power.Whether yr offer yn fawr neu'n fach, mae'r strwythur yn y bôn cylched tanc soniaradwy same.The mewn cyfres neu form.no foltedd uchel cyfochrog a dim allbwn cam-lawr newidydd.

O'i gymharu â thiwbiau gwactod amledd uchel, mae manteision offer amledd uchel cyflwr solet fel a ganlyn:

1. Ansawdd weldio da: mae cymhariaeth yn dangos bod gan y pibellau dur sy'n cael eu weldio gan offer amledd uchel cyflwr solet led a gwres weldio unffurf, a llai o burrs mewnol ac allanol

2. Arbed ynni: mae profion yn dangos y gall yr un manylebau â'r weldiwr hwn arbed mwy na 25% o drydan o'i gymharu ag offer tiwb gwactod

3. Arbed dŵr: oherwydd hunan-golled bach nid oes angen gormod o ddŵr oeri arno. Felly mae'n defnyddio mwy na 50% yn llai o ddŵr nag offer tiwb gwactod o'r un manylebau

4. Maint bach a phwysau ysgafn: oherwydd maint bach y prif gydrannau (MOSFET) a hefyd dim weldio transformer.filament controllers.matching coils.gate circuits.etc. Felly mae'r cyfaint cyffredinol yn fwy na 50 ° / 4 。 yn llai nag offer tiwb gwactod o'r un manylebau

5. Hawdd i'w weithredu: dim foltedd, nid yw foltedd brig yn fwy na ychydig gannoedd o foltiau, felly ni fydd yn achosi anaf personol
